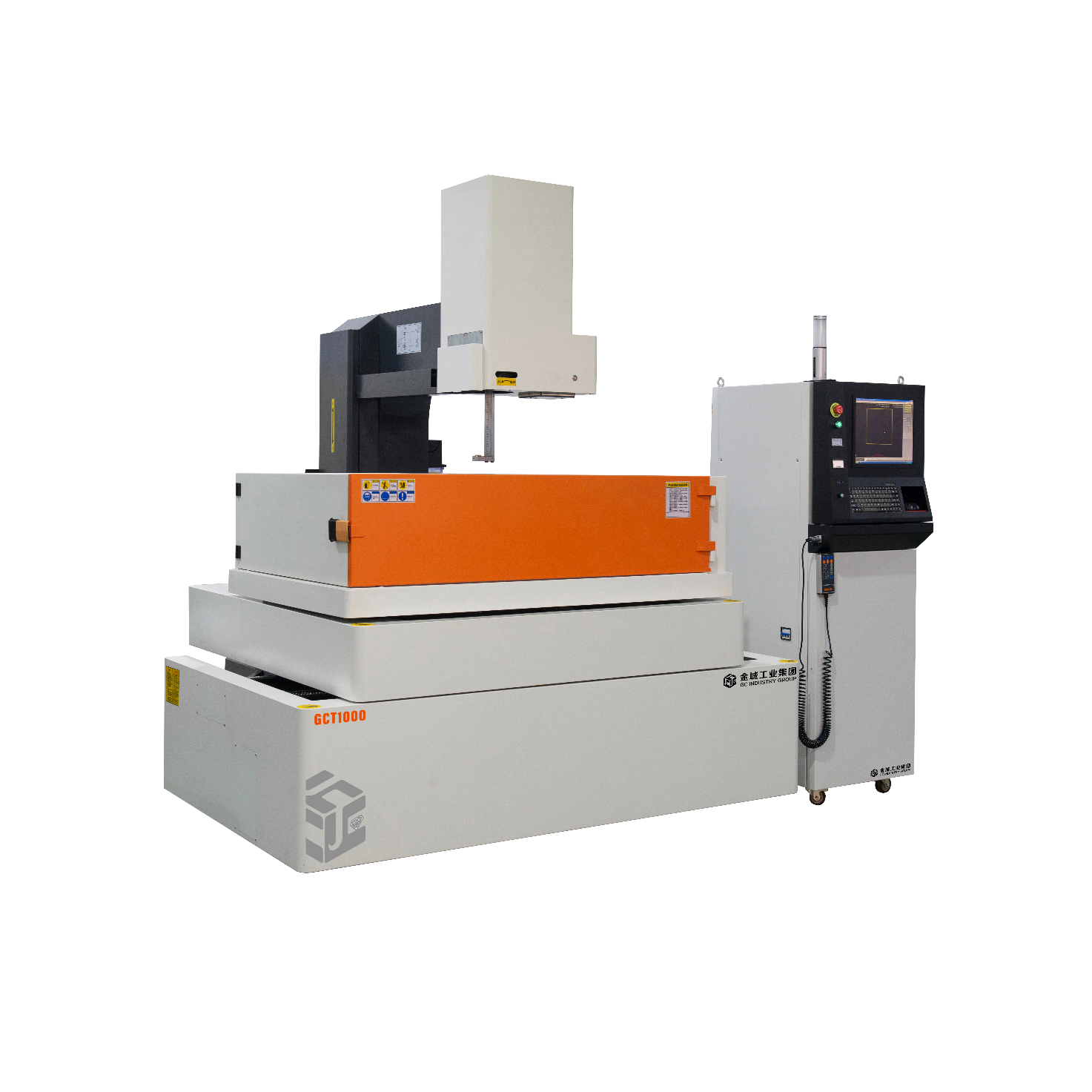

GCT1000伺服中走絲線切割

1.主要技術規格參數整機性能設備型號單位GCT1000機身主機尺寸(長/寬/高)mm2320*2420*2460設備總重量kg5500±100工作臺工作臺尺寸（寬×長）mm-液槽尺寸（寬×長）mm1500*980行程X軸行程mm800Y軸行程mm1000Z軸行程mm400加工能力切割厚度（電動可調）mm450切割錐度/工件厚度±6°/80工作臺最大承重kg1000±50加工精度定位精度X/Ymm≤0.015/300mm重復定位精度X/Ymm≤0.008/300mm多刀切割精度mm10mm的四方高40mm±0.005表面粗糙度umRa≤0.8加工效率最大切割效率mm2∕min≥250常用切割效率mm2∕min≥150最大加工電流A≥8-12加工電源空載電壓V100消耗功率KW≤3.5走絲系統電極絲直徑mmΦ0.12-Φ0.2絲筒走絲速度變頻調速緊絲方式雙向自動緊絲走絲速度m/s3-12工作槽過濾精度um＜5過濾方式慢走絲過濾方式工作液DIC206環境和電電力380V±10%/50/60Hz/4kVA溫度溫度5-40℃/濕度40-80%氣壓kpa86-106kpa2.主要零部件配置表機床序號名　稱說　明品牌/產地選配機身部分1床身樹脂砂鑄造中國2Ｘ/Ｙ軸絲杠精密滾珠絲杠NMC C2級或南工藝臺灣上銀或PMI3Ｘ/Ｙ軸導軌精密直線導軌PMI臺灣上銀或THK4注油泵電腦自動中國5導輪加厚寶石導輪益昌/協業6導絲嘴鉆石材料中國7換向開關-昌德8過濾系統高壓過濾方式金城電源部分9電源控制柜高性能控制電源金城10工業控制計算機無風扇雙核CPU(4線程)中國11工業顯示屏-戴爾12伺服電機-松下13驅動器-松下14變頻器-臺灣士林15接觸器-正泰西門子16繼電器-正泰西門子17開關-中國18電容紅寶石/尼吉康

相關產品

全國服務熱線

0523-8628-8888

立即咨詢

產品介紹

產品說明

研發、制造、銷售、服務相結合的工貿一體型企業

1.主要技術規格參數

整機性能		設備型號	單位	GCT1000
	機身	主機尺寸(長/寬/高)	mm	232024202460
	機身	設備總重量	kg	5500±100
	工作臺	工作臺尺寸（寬×長）	mm	-
	工作臺	液槽尺寸（寬×長）	mm	1500*980
	行程	X軸行程	mm	800
		Y軸行程	mm	1000
		Z軸行程	mm	400
	加工能力	切割厚度（電動可調）	mm	450
		切割錐度/工件厚度		±6°/80
		工作臺最大承重	kg	1000±50
	加工精度	定位精度X/Y	mm	≤0.015/300mm
		重復定位精度X/Y	mm	≤0.008/300mm
		多刀切割精度	mm	10mm的四方高40mm ±0.005
		表面粗糙度	um	Ra≤0.8
	加工效率	最大切割效率	mm2∕min	≥250
		常用切割效率	mm2∕min	≥150
		最大加工電流	A	≥8-12
		加工電源空載電壓	V	100
		消耗功率	KW	≤3.5
	走絲系統	電極絲直徑	mm	Φ0.12-Φ0.2
		絲筒走絲速度		變頻調速
		緊絲方式		雙向自動緊絲
		走絲速度	m/s	3-12
	工作槽	過濾精度	um	＜5
		過濾方式		慢走絲過濾方式
		工作液		DIC206
	環境和電	電力		380V±10%/50/60Hz/4kVA
		溫度		溫度5-40℃/濕度40-80%
		氣壓	kpa	86-106kpa

2.主要零部件配置表

機床	序號	名　稱	說　明	品牌/產地	選配
機身部分	1	床身	樹脂砂鑄造	中國
	2	Ｘ/Ｙ軸絲杠	精密滾珠絲杠	NMC C2級或南工藝	臺灣上銀或PMI
	3	Ｘ/Ｙ軸導軌	精密直線導軌	PMI	臺灣上銀或THK
	4	注油泵	電腦自動	中國
	5	導輪	加厚寶石導輪	益昌/協業
	6	導絲嘴	鉆石材料	中國
	7	換向開關	-	昌德
	8	過濾系統	高壓過濾方式	金城
電源部分	9	電源控制柜	高性能控制電源	金城
	10	工業控制計算機	無風扇雙核CPU(4線程)	中國
	11	工業顯示屏	-	戴爾
	12	伺服電機	-	松下
	13	驅動器	-	松下
	14	變頻器	-	臺灣士林
	15	接觸器	-	正泰	西門子
	16	繼電器	-	正泰	西門子
	17	開關	-	中國
	18	電容		紅寶石/尼吉康
