產品介紹：

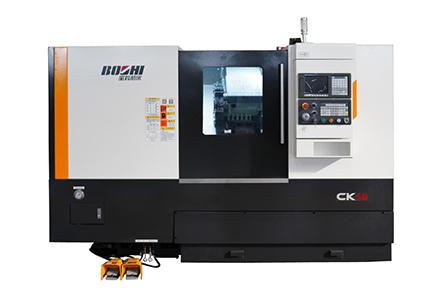

CK40/50系列數控車床采用高強度鑄鐵鑄造、床身底座整體式結構、傾斜導軌，通孔式主軸結構、抗振性設計以及廣域型交流主軸電機，主軸軸承及進給絲杠專用軸承采用國產軸承,傳動噪音低；配備國產多工位轉塔刀架，就近換刀。機床可配置日本FANUC 0i-TF（5）、廣數988T等也可選配國內外其它品牌高性價比數控系統。

產品特點：

1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；同時該系列機床有滑動導軌和滾動導軌（C系列）兩種導軌形式可供選擇。

2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。

3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；

4）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；

5）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命.

適用行業：

適用于汽車、電子、模具、通訊、醫療器材、儀器儀表等行業。

技術規格：

項目		單位	CK40	CK40S	CK40C
加工范圍	床身上最大回轉直徑	mm	Φ400	Φ400	Φ400
	床鞍上最大回轉直徑	mm	Φ260	Φ260	Φ260
	最大車削直徑	mm	Φ285	Φ285	Φ285
	最大車削長度	mm	400/1000	400/1000	400
	最大棒料直徑	mm	Φ42	Φ42	Φ42
主軸	主軸頭型式		A2-5	A2-5	A2-5
	主軸通孔直徑	mm	Φ57	Φ57	Φ57
	卡盤直徑	mm	Φ165(6")	Φ165(6")	Φ165(6")
	主軸轉速	r/min	70-3000	70-3000	80-3000
	主軸電機功率（連續/30分鐘）	kW	7.5/11	7.5/11	7.5/11
尾座	套筒直徑	mm	Φ70	Φ70	Φ70
	套筒行程	mm	80	80	80
	頂尖錐度（標注/活主軸結構）		莫氏 No.4/2	莫氏 No.4/2	莫氏 No.4/2
進給	移動范圍X/Z	mm	165/410 165/1030	165/410 165/1030	165/410
進給	快速移動速度X/Z	m/min	12/16	12/16	30/24
刀架	刀位數		8/12	8/12	8/12
刀架	刀具裝夾尺寸（車削/鏜削）	mm	20×20/Φ32	20×20/Φ32	20×20/Φ32
其它	機床尺寸（長X寬X高）（不含排屑器）	mm	2370×1700×1970 3200×1700×1970	2370×1700×1970 3230×1700×1970	2370×1700×1970
其它	機床重量	kg	3000/4500	3000/4500	3000

項目		單位	CK50	CK50S	CK50C
加工范圍	床身上最大回轉直徑	mm	Φ500/Φ450/Φ450	Φ500/Φ450/Φ450	Φ500/Φ450
	床鞍上最大回轉直徑	mm	Φ320	Φ320	Φ240
	最大車削直徑	mm	Φ370	Φ370	Φ370
	最大車削長度	mm	500/1000/1500	500/1000/1500	750/1000
	最大棒料直徑	mm	Φ51	Φ51	Φ51
主軸	主軸頭型式		A2-6	A2-6	A2-6
	主軸通孔直徑	mm	Φ62	Φ62	Φ62
	卡盤直徑	mm	Φ210(8")	Φ210(8")	Φ210(8")
	主軸轉速	r/min	60-2250	60-2250	30-3000（廣數主電機）/40-4000（超同步主電機）
	主軸電機功率（連續/30分鐘）	kW	15	11	11（廣數）/15（超同步）
尾座	套筒直徑	mm	Φ90	Φ90	Φ90
	套筒行程	mm	100	100	100
	頂尖錐度（標注/活主軸結構）		莫氏 No.5/4	莫氏 No.5/4	莫氏 No.5/4
進給	移動范圍X/Z	mm	210/550 210/1010 210/1550	210/550 210/1010 210/1550	210/780 210/1010
進給	快速移動速度X/Z	m/min	12/16	12/16	16/20
刀架	刀位數		8/12	8/12	8/12
刀架	刀具裝夾尺寸（車削/鏜削）	mm	25×25/Φ40	25×25/Φ40	25×25/Φ40
其它	機床尺寸（長X寬X高）（不含排屑器）	mm	2860×1830×2020 3790×1850×2050 4600×1850×2050	2860×1830×2020 3790×1850×2050 4600×1850×2050	3790×1850×2050 3790×1850×2050
其它	機床重量	kg	4500/5000/6700	4500/5000/6700	5000/5300
